結構材料：

技術說明：

• 球閥設計用于全開或全關閉位置

• 在一段時間內沒有開啟過的閥門可能會有較高的初始執行扭矩

• 在閥門使用過程中可能需要調節填料以防泄漏

• 調節填料時根據規格尺寸必須使用專門的工具或扳手

• 每個QZT系列閥門都必須經過調整用于在1000psi （69bar）額定壓力條件下進行氮氣測試

特點：

• 頂部負載設計允許對閥門進行在線調整。

• 指向性手柄口位置。

• 盒狀閥座填料指示孔

• 一體式球形閥桿確保閥桿和孔口對齊。

• 用改良過的PTFE制成

• 不需要系統壓力來密封

• 事實上沒有死區

• 允許雙向流動

• 易于清潔和清洗

• 多種結構形式、連接方式和尺寸可選

• 閥桿上的密封填料可在線調整

• 可切換、交叉轉換多種流動路徑

• 溫度范圍從-53℃~148℃（-65~300 °F）

• 工作壓力最高可達3000psi（206bar）

• 尺寸1/16~3/4in和3~12mm端接

• 每只閥門用1.1倍工作壓力的氮氣進行密封測試

• QZT系列球閥可與國外同類產品進行互換

• 可配置氣動和電動執行機構

壓力-溫度額定值：

QZT系列閥門設計用于在環境及加熱過程應用中的熱循環

20℃（70°F）時的流量數據：

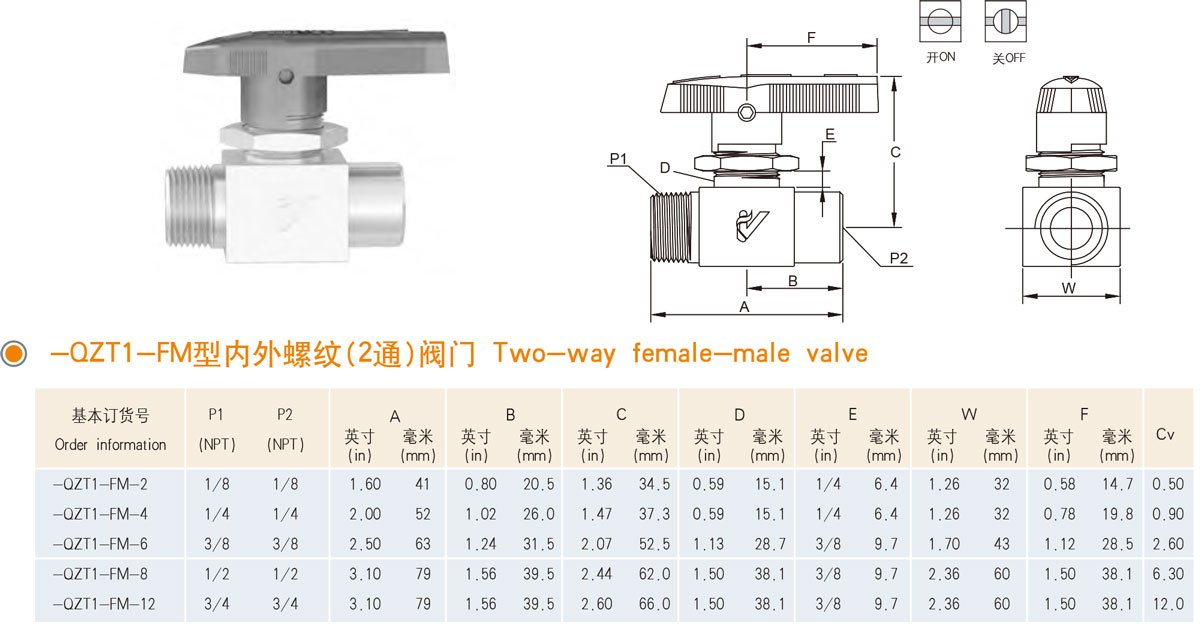

訂購信息及選型：

說明
1、NPT螺紋尺寸與英制配管尺寸相同。
2、配管尺寸為標準尺寸，如需特殊材料、非標螺紋及配管的另加說明。
3、流動路徑如有需要添加代號。

訂貨號樣例：

代表具有以下特點的QZT系列閥門

路徑示意擴展：

排放口和手柄選購：

排放口閥門
排放口閥門壓力額定值為500psi（34.4bar）

2通、直通型閥門
閥門關閉時，下游端口可通過閥體側面的排放孔向大氣排放。

2通、角型和3通閥門
閥門關閉時，底部端口可通過在閥體側的排放孔向大氣排放。

焊接端口連接
閥門體側面焊接卡套接頭或內螺紋接頭，將所排放介質引至指定地點集中排放，訂購時須另加說明。

訂購信息：

帶焊接頭排放口
帶卡套管排放口

手柄選購：

尼龍手柄
黑色手柄為標準手柄

金屬手柄
不銹鋼條形手柄
鋁合金條形手柄

本公司備有其它手柄訂購時注明手柄代號

手柄代號：
