閥門特點：

• 由一組不銹鋼針閥加以控制，每一組閥門具體的功能-阻斷壓力，排放壓力或平衡壓力-視其在閥組上的位置而定。

• 所有這些功能的控制由兩種針閥設計來承擔，大閥蓋針閥適用于0.156in（4.0mm）通徑的閥組，小閥蓋針閥適用于0.125in（3.2mm）通徑的閥組。

• 在兩種設計上，閥桿填料在開啟或關閉位置從外面可以調整，PTFE是標準填料，也可供應柔性石墨填料供高溫場合使用。

閥組結構特點：

• 系列閥組設計成供靜壓和液位使用的2閥組。供差壓使用的有3閥組、5閥組兩種。

• 系列閥組為臥式主體設計、閥組連接件的選擇1/2in和Φ12mm卡套管接頭，1/2in內螺紋（NPT和ISO228/1）和法蘭（MSS SP-99）。

• 法蘭設計的選擇符合MSS SP-99的要求。

• 法蘭密封件和法蘭螺栓與閥組一并提供。

• 閥蓋與閥體密封后配作不銹鋼銷，防止振動而脫離閥體。

• 閥體與閥蓋由金屬對金屬密封不需要密封填料。

• 一體化結構設計，增加強度。

• 中心孔尺寸21/8in（54mm）便于帶法蘭連接的直接儀表對準。

• 使用內螺紋管接頭和NPT螺紋接頭進行遠程安裝。

技術數(shù)據(jù)：

• 不銹鋼閥組工作壓力6000PSI（413bar）。

• 標準PTFE填料工作溫度-54～232℃(-65～450 °F)

• 標準石墨填料工作溫度-54～649℃(-65～1200 °F)

• 標準碳氟FKM工作溫度-28～232℃（-20～450 °F）

• 閥門內通徑0.125in（3.2mm）、0.156in（4.0mm）

壓力等級：

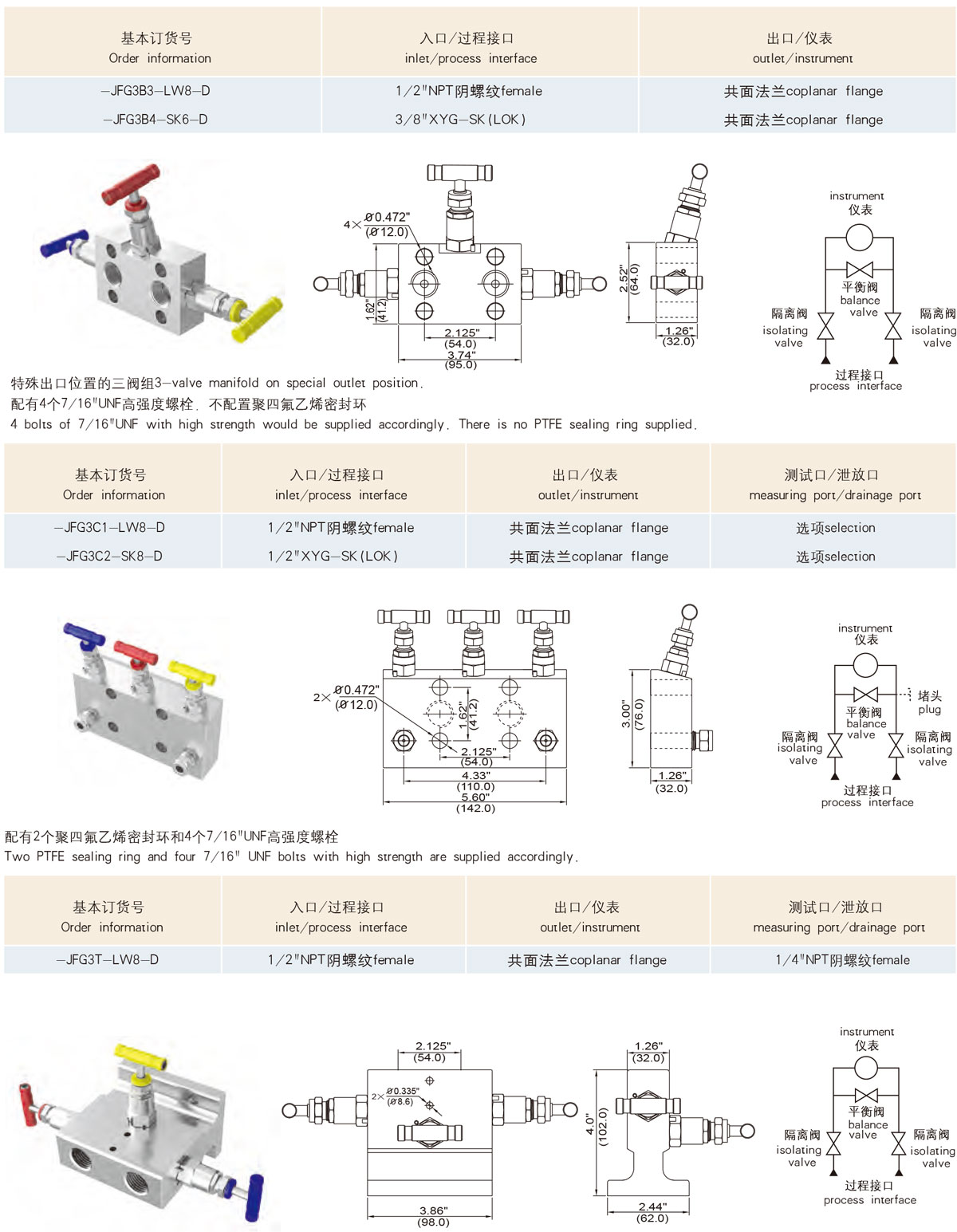

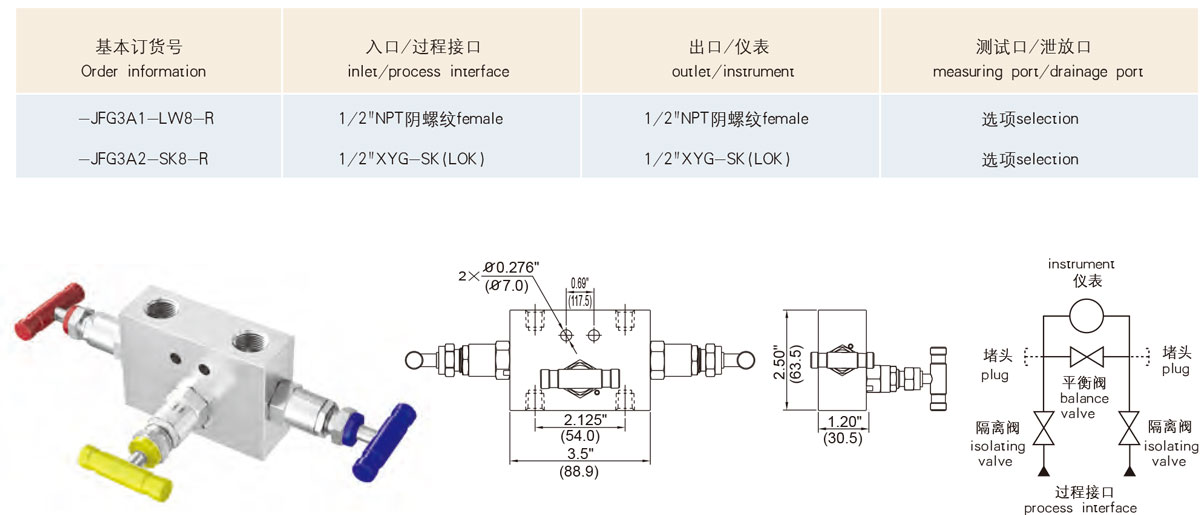

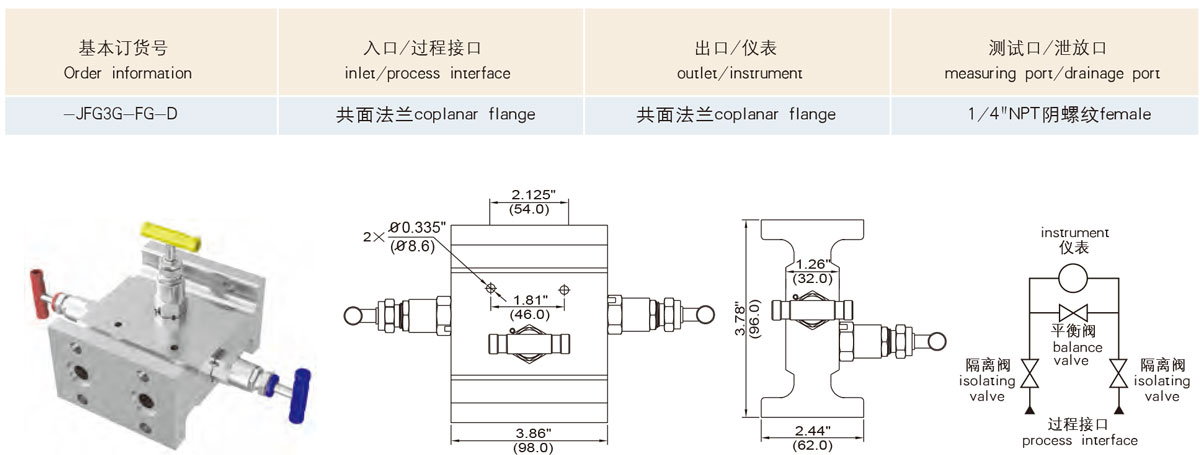

閥組選型指南：

備注：

• 必備附件與變送器配套螺栓和密封環(huán)。

• 標準螺栓為7/16-20碳鋼材料鍍鋅黃，可提供其它材料。

• 標準密封環(huán)材料為聚四氟乙烯（PTFE），可提供石墨材料。

• 選型時注明螺栓長度或提供變送器品牌和型號。
